Produktbeskrivelse

SCE16VUU er en 16 mm europæisk standard (LME-serien) SCE lineær skyderblok med lejer, der rummer et internt LME16UU lineært leje til jævn, præcis lineær bevægelse langs runde aksler. Som en ny lineær gliderblok med SCE-lejer i SQ's produktsortiment har SCE16VUU en udvidet bloklængde (L=32.5mm), hvilket giver forbedret belastningsfordeling og større stivhed - ideel til applikationer, der kræver højere stabilitet og længere lejekontakt.

Uanset om den bruges i præcisionsautomatisering eller som en lineær SCE-skyderblok til værktøjer og bearbejdningssystemer, er denne enhed fremstillet under ISO 9001 kvalitetsstyringsstandarder med ROHS-kompatible materialer, konstrueret til pålidelig ydeevne på tværs af krævende industrielle miljøer.

Anmod om et tilbud

Nøglefunktioner

Europæisk standard (LME-serien)

Kompatibel med LME16UU lineære lejer og europæiske-metriske akselsystemer

Forlænget bloklængde

L=32.5mm for forbedret kontaktareal og belastningskapacitet i forhold til standard SC-serien

Høj-præcisionshus af aluminium

Let, men alligevel stiv, CNC-bearbejdet til dimensionsnøjagtighed

Dobbelte gummitætninger (UU)

Effektiv beskyttelse mod støv og forurening for forlænget levetid

Lav friktion, høj hastighed

Kugle-recirkulationsdesign sikrer jævn, støjsvag drift

Nem montering

4-bolts flangemønster for sikker, ligetil installation

Specifikationer

Parameter	Værdi
Model	SCE16VUU
Akseldiameter (d)	16 mm
Indvendigt leje	LME16UU
Standard	Europæisk standard (LME-serien)
h	19 mm
D	25 mm
W	50 mm
H	38,5 mm
G	32,5 mm
A	9 mm
B	36 mm
E	7 mm
Monteringsbolt (S1×e)	M5×12
S₂	4,3 mm
C	11,75 mm
L (bloklængde)	32,5 mm
Dynamisk belastningsvurdering (C)	774 N
Statisk belastningsvurdering (C₀)	1180 N
Vægt	110 g

Produkttegning

SC...VUU Series - Fuld størrelse

Enhedsbetegnelse	h	D	W	H	G	A	B	E	S1×e	S₂	C	L	Dynamisk CN	Statisk C₀N	Vægt (g)
SC8VUU	11	17	34	22	18	6	24	5	M4×8	3.4	7.7	15.3	274	392	27
SC10VUU	13	20	40	26	21	8	28	6	M5×12	4.3	9.75	20.0	372	549	53
SC12VUU	15	21	42	28	24	8	30.5	5.75	M5×12	4.3	10.25	21	510	784	60
SC13VUU	15	22	44	30	24.5	8	33	5.5	M5×12	4.3	10.25	20.6	510	784	64
SCE16VUU	19	25	50	38.5	32.5	9	36	7	M5×12	4.3	11.75	32.5	774	1180	110
SC20VUU	21	27	54	41	35	11	40	7	M6×12	5.2	13.7	28.1	882	1370	144
SC25VUU	26	38	76	51.5	42	12	54	11	M8×18	7	18.7	38	980	1570	340
SC30VUU	30	39	78	59.5	49	15	58	10	M8×18	7	20.45	41.5	1574	2740	424
SC35VUU	34	45	90	68	54	18	70	10	M8×18	7	22.7	45.5	1670	3140	626
SC40VUU	40	51	102	78	62	20	80	11	M10×25	8.7	28.2	56.4	2160	4020	1000
SC50VUU	52	61	122	102	80	25	100	11	M10×25	8.7	34.45	68.9	3820	7940	2100

Ansøgninger

SCE16VUU er en alsidig SCE lineær skyderblok med lejer, der er meget udbredt på tværs af industrier, hvor der kræves præcise lineære-friktionsbevægelser:

Industriel automation

Robotarme, pick-and-place-systemer, lineære aktuatorer

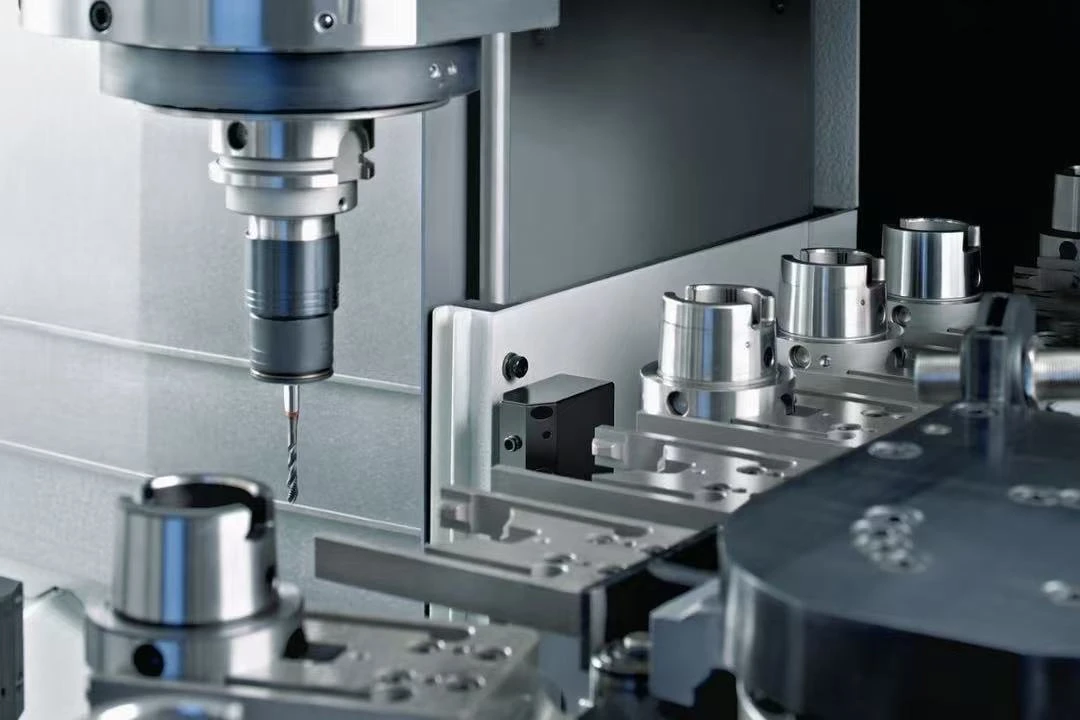

CNC og værktøjsmaskiner

Som en lineær SCE-skyderblok til værktøj tjener den akseslæder, værktøjsvogne og præcisionspositioneringstrin

Emballeringsmaskiner

Transportørstyre, påfyldnings- og tætningsudstyr

Medicinsk udstyr

Diagnostiske instrumenter, laboratorieautomationsenheder

Tekstil- og trykkemaskiner

Fremføringsmekanismer, styreenheder

3D-printere og elektroniksamling

Bevægelsesplatforme, portalsystemer

Hvorfor vælge SQ SCE16VUU?

Som en ny mulighed for lineær skyderblok med SCE-lejer fra SIQIANG (SQ), er SCE16VUU understøttet af over 17 års erfaring med præcision-lineær bevægelsesproduktion med hovedkvarter i Lishui, Zhejiang. Vores SCE16VUU drager fordel af:

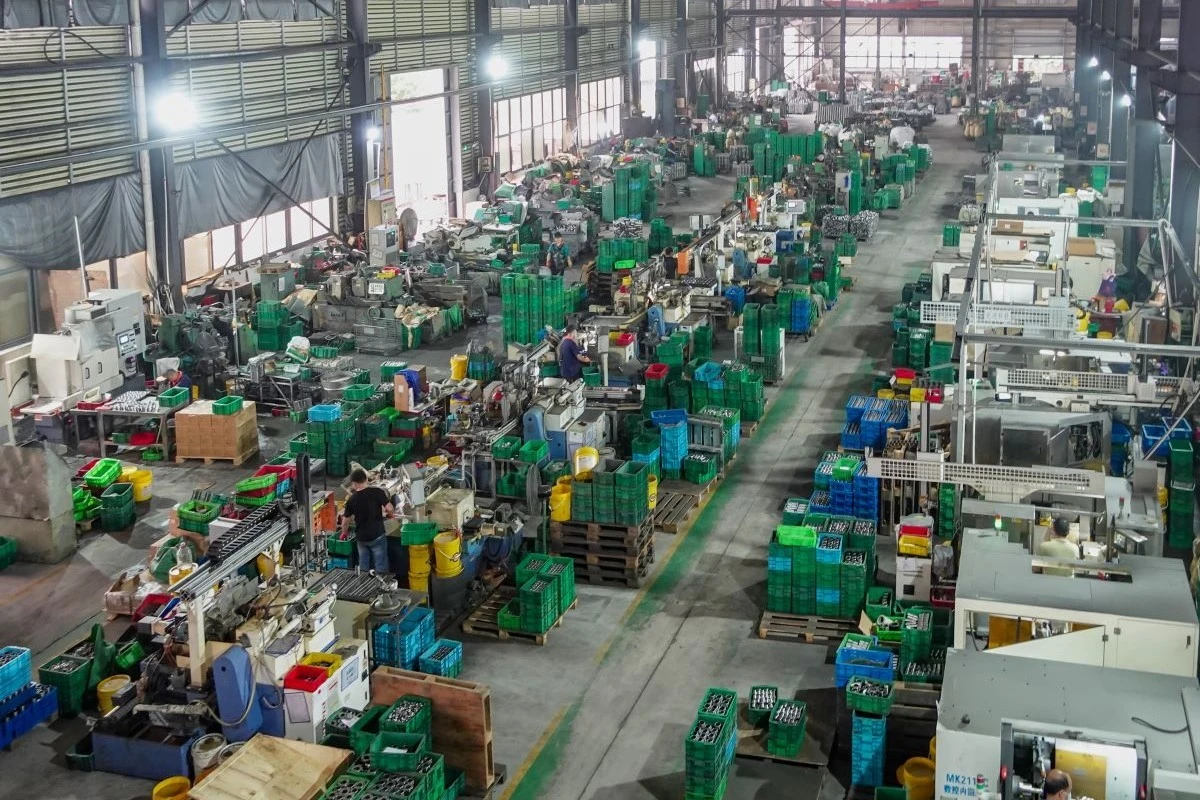

Egen-CNC-produktion

126 CNC drejebænke + 52 CNC slibemaskiner, der sikrer dimensionel konsistens

se mere

Streng kvalitetskontrol

Saltspraytest, hårdhedstest, livscyklustest på hver batch

ISO 9001 certificeret

Kvalitetsstyringssystem bekræftet af tredjeparts-certificering

se mere

ROHS & REACH kompatibel

Sikker til globale eksportmarkeder, herunder EU, Nordamerika, Sydøstasien

se mere

OEM/ODM tilgængelig

Tilpassede husdimensioner, tætninger, emballage og branding efter anmodning

12 måneders garanti

Fuld efter-support med reservedele til rådighed

SCE16VUU Producent-SQ

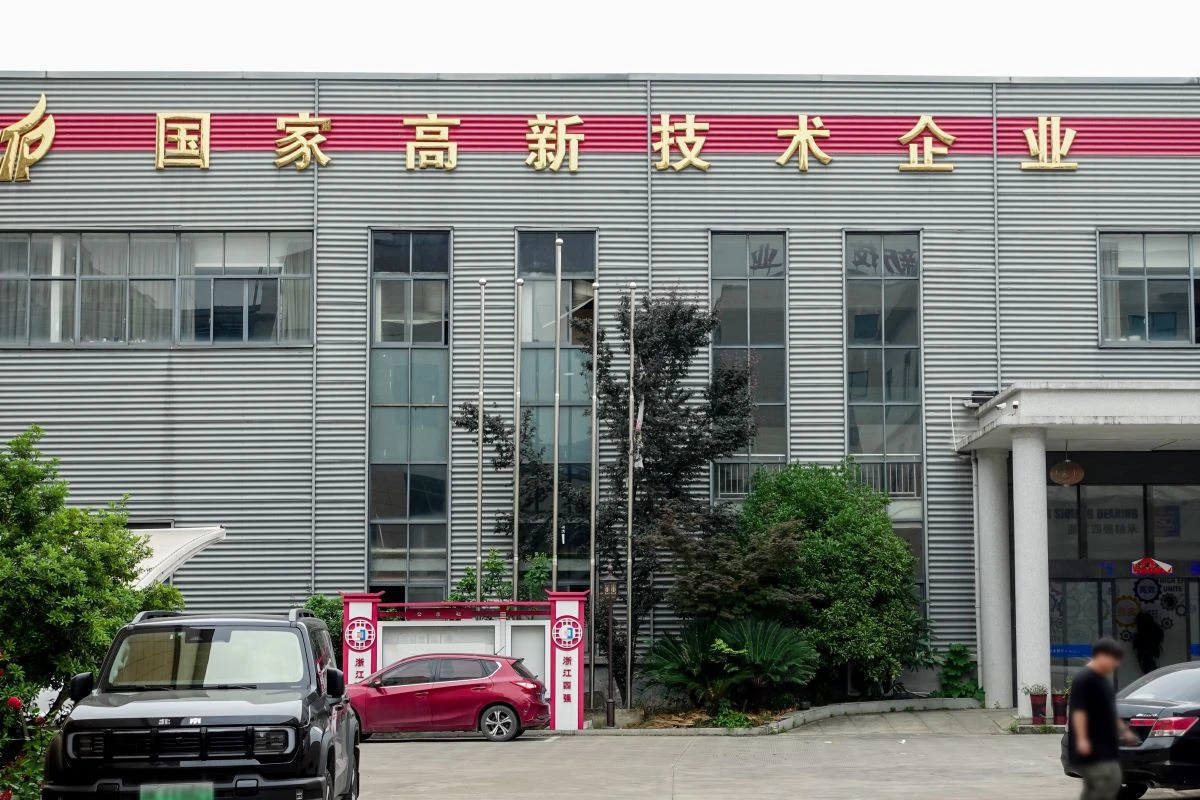

Zhejiang SQ Bearing Manufacturing Co., Ltd. har produceret præcisions-lineære bevægelseskomponenter siden 2007 fra sit 19.800 m² store anlæg i Lishui, Zhejiang, Kina. ISO 9001 certificeret og anerkendt som en Lishui City Trustworthy Enterprise, virksomheden eksporterer under SQ-mærket til Sydøstasien, Europa, Afrika og Amerika. OEM-emballage, brugerdefinerede forseglinger og prøveprototyper er tilgængelige for B2B-købere.

FAQ

Q: Hvilken aksel er kompatibel med SCE16VUU?

A: SCE16VUU er designet til brug med lineære aksler med en diameter på 16 mm (optiske aksler), i overensstemmelse med europæiske LME---series dimensionelle standarder.

Q: Hvad er forskellen mellem SCE16VUU og SC16VUU?

A: SCE16VUU er en ny lineær glideblok med SCE-lejer bygget til europæisk standard, der rummer et LME16UU-leje indvendigt med en længere bloklængde (L=32.5mm vs. 24mm), hvilket gør den velegnet til europæiske-metriske akselsystemer, der kræver mere lejekontaktlængde.

Q: Kan jeg bestille brugerdefinerede mængder?

A: Ja. Minimumsbestillingsmængder varierer fra produkt til produkt. Kontakt venligst vores salgsteam for MOQ detaljer og volumenpriser.

Q: Er OEM-emballage tilgængelig?

A: Ja. Vi tilbyder fuldt tilpasset emballage inklusive mærkevarekartoner, brugerdefinerede forseglinger og logotryk.
